Автомобильный усилитель 2x40W на TDA 8560 Q
Микросхема TDA8560, являясь полным аналогом известной микросхемы
TDA1557Q, по сути - совершенно новый усилитель. Разработчики TDA8560 "всего
лишь" умощнили выходной каскад (взяв за основу TDA1557), "приучив" усилитель к
2*омной нагрузке. Что это дает ?
1.Усилитель на 2хомную нагрузку работает также устойчиво, как и на 4*омную,
выдавая при этом 40 W на канал.
2.Даже при работе на обычные 4*омные динамики усилитель показывает максимальную
мощность 25 W на канал (у TDA1557 - 22 W), а номинальную мощность 17...I8 W (у
TDA1557 - 12 W).
3.Кроме того, выходной каскад усилителя работает в режиме мягкого ограничения (Soft
Klipping) - при достижении выходным сигналом максимальных значений пики сигнала
срезаются не резко, а с закругленными фронтами. Все это, в итоге, дает мощное,
неискаженное звучание.
Может возникнуть вопрос : как сделать так, чтобы усилитель отдавал мощность 40W
? Тут два варианта:
1) Искать 2*омные динамики (есть такие);
2) Подключать к усилителю не одну, а две пары 4*омных динамиков, нагружен на 2
ома.
Очевидно, что именно эта особенность TDA8560 -способность работать сразу на две
пары 4*омных динамиков, позволяет озвучить одной микросхемой весь салон
автомобиля - пара динамиков в дверях, пара на задней полке - и все это при
суммарной мощности - 80 W!
Исходя из этого, можно предложить еще одно смелое решение :
использовать TDA8560 для дополнительного НЧ-канала. Пример - у Вас 2x (4х)
канальная которых явно не хватает низов. В таком случае (для того, чтобы
"поддать" низов) обычно ставят отдельный басовик мощностью 50... 150 W и к нему
отдельный усилитель. Дешевле 170...200 $ - это вряд ли обойдется ( а то и все
300...400 $). Но ведь можно сделать и так : на заднюю полку устанавливаем четыре
НЧ-динамика (25, 35 ГДН диаметром 16, 20 см) и подключаем их к TDA 8560 -
получаем дополнительно 80 W отличных, мощных басов и всего за 40...50 $.

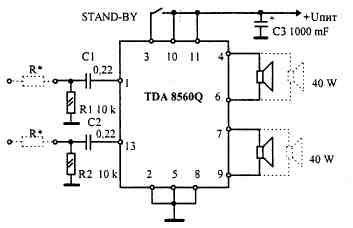

DA1 - TDA8560
С1=С2=0,22 mF (0,l , 0,15mF)
С3=470 mF (1...1000 mF U>16V)
R1=R2=10 k (5,6 12k)
Корпус микросхемы TDA 8560
Технические характеристики:
Uпит.= +8...+18 V
Uпит.оптим.= +12...+16 V
Iпотр.макс.- до 4 А (4 ома)
до 7,5 А (2 ома)
Iпотр.средний - 2 А (4 ома)
3,5 А (2 ома)
Iпотр.(Uвх=0) = 115...180 mА
Uвх.= ~40...70 mV (без R*)
Uвx.= ~0,2...4 V (R*= 20...200 кОм)
Кусил.= 46 dB (200 раз)
fраб.= 10...40000 Hz (-3 dB)
Кгарм.=0,1 % (20 W; 2 ома; 1 kHz)
Rнагр.=1,6...1б Ом
Рекомендации:
1) Сигнал на вход усилителя можно подавать с линейного выхода (если он есть) или
снимать сигнал со входа собственного усилителя магнитолы (после
регулятора громкости) Также можно снять сигнал с выходов на колонки Резисторы
нарисованные на схеме пунктиром (R*) желательно ставить во микросхема с большим
усилением) Их номинал должен быть 20...50 кОм если на входы подается сигнал
амплитудой около ~250 mV (стандартный выход) и 100 200 кОм если сигнал снимается
с выхода на колонки
2) Усилитель обязательно устанавливать на теплоотвод (не менее 200 см2)
3) Для поддержания динамической мощности усилителя полезно включить параллельно
питанию (от +12 к земле) электролитический конденсатор большой емкости
4700...10000 mF x16V тогда питание не будет просаживаться при прохождении пиков
максимальной мощности Категорически запрещается менять питание + на а также
замыкать выходы на +12 V на массу а также между собой в любой последовательности
В случае подключения усилителя к НЧ -динамикам рекомендуется использовать
НЧ-фильтр или по входу, или по выходу (предпочтительнее по входу) По входу:
Схема НЧ фильтра
Если входной сигнал =200 250 mV, то R* не ставится, если вх сигнал =3...4 V
(выход на динамики),
то R* ставится и равен 100...300 кОм Такой фильтр имеет следующие параметры
частота среза 50Hz, спад - 18 dB/октаву
В случае использования усилителя в домашних условиях источник питания должен
иметь рекомендуемые параметры, трансформатор с габаритной мощностью 80 100 W,
вторичная обмотка - на ток до 4 А (Rн=4 Ома) или до 7,5 А (Rн=2 Ома) С* - чем
больше, тем лучше ( в идеале 47000 mF)

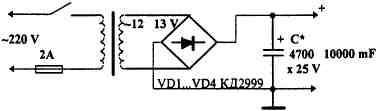

Схема блока питания
|
